Mega Drive + Sega CD - Cabos Necessários

[Sarpa]

Fala, pessoal!

Sou novo no fórum e no mundo SEGA!

Estou pensando em comprar um Mega Drive (primeiro modelo brasileiro) + Sega CD (TecToy model 2). Porém vem só os consoles, sem fonte, cabos ou controles.

Gostaria de uma ajuda para saber que cabos preciso para ligar os 2 e ter o melhor som e imagem em uma TV de tubo.
Também precisarei de 2 fontes?

Valeu!

[Vectorman]

O Mega Drive e o Sega CD possuem fontes separadas... São duas fontes para ligar os dois. Para uma TV de tubo o cabo AV original da Sega já faz um excelente trabalho, mas se você for maluco que nem quase todo mundo aqui no fórum e quer uma imagem perfeita, vá de S-Vídeo... O preço é maior mas a diferença vale a pena... (lembrando que é preciso ter uma tv com entrada para esse cabo)

[Pollux]

Incrivel, por pouco não venho abrir o mesmo tópico, dei uma googlada rápida e vi que só precisa de uma fonte extra mesmo e ainda dá pra adaptar uma fonte para os 2.

http://www.seganet.com.br/index.php?showtopic=58973&hl=

[Jair]

Só tem que tomar cuidado para não sobrecarregá-la.

[Rony_Ket]

Acima de 2 Amperes para aguentar o Sega CD + Mega Drive.

Embora eu recomende as duas fontes separadamente mesmo.

[Sarpa]

Valeu pela ajuda!

Pesquisei mais e pelo que entendi, necessito dos cabos/fontes a seguir:

• Fonte do Mega Drive I;
• Fonte do Sega CD model 2;
• Cabo de vídeo do Mega Drive I, para ligar o MD na TV;
• Cabo P2 Mix, para ligar a saída do fone de ouvido do MD na entrada de áudio Sega CD;
• Cabo RCA, para ligar o áudio estéreo do Sega CD na TV;

Esqueci de algo?

Os cabos já encontrei a venda. Mas as fontes, não tenho certeza dos modelos específicos. Se alguém puder me ajudar ou indicar fontes genéricas para substituição, eu agradeço.

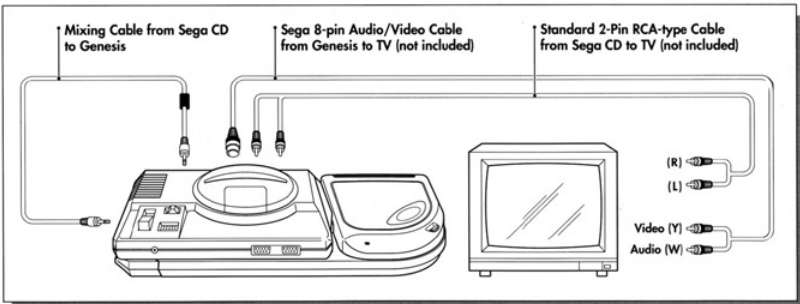

Segue o esquema que encontrei no manual do Sega CD americano.

[DMN_Sonic]

Fontes... Cara é a boa e velha 9v e 1.2A da tectoy. Todos os games como sega CD, sega CDX, 32x, mega drive e game gear usam a mesma fonte. Padrão Sega de alimentação de consoles.

[Sarpa]

Mas e os conectores das fontes, são a mesma coisa?

[FelipeLeoX]

Mas e os conectores das fontes, são a mesma coisa?

Tenho um Mega Drive 3 e um Sega CD, e os conectores das fontes nao sao iguais.
A fonte do Mega Drive tem o conector maior do que a do Sega CD, e cada uma das fontes ja vem especificando de quem e quem.

[Pollux]

Copiando o post do Pek, lá do seganet:

Vai uma dica pro pessoal ai que como eu quer dar uma otimizada nas fontes do Mega+32X=SegaCD e esbarra na dúvida dos plugs. Sim, temos duas versões de plugs das fontes e catei na net uma tabelinha:

MASTER SYSTEM - MODEL NO. : 3005-05 / DC 9V 850mA / Center Negative / Plug OD 5.5mm, ID 2.1mm
MASTER SYSTEM 2 - MODEL NO. : 3006-05 / DC 9V 500mA / Center Negative / Plug OD 5.5mm, ID 2.1mm
MEGA DRIVE - MODEL NO. : 1600-05 / DC 10V 1.2A / Center Negative / Plug OD 5.5mm, ID 2.1mm
MEGA DRIVE 2 - MODEL NO. : MK-1631-50 / DC 10V 0.85A / Center Positive / Plug OD 4.75mm, ID 1.7mm
MEGA DRIVE 2 'VA4' - MODEL NO. : MK-1631-50 / DC 10V 0.3A / Center Positive / Plug OD 4.75mm, ID 1.7mm
MEGA-CD - MODEL NO. : 1690-18 / DC 10V 1.2A / Center Negative / Plug OD 5.5mm, ID 2.1mm
MEGA-CD 2 - MODEL NO. : MK-4102-50 / DC 10V 1.2A / Center Negative / Plug OD 5.5mm, ID 2.1mm
MEGA DRIVE 32X - MODEL NO. : MK-84200-50 / DC 10V 0.85A / Center Positive / Plug OD 4.75mm, ID 1.7mm
MULTI-MEGA - MODEL NO. : MK-4121-50 / DC 9.5V 1.3A / Center Positive / Plug OD 4.75mm, ID 1.7mm
GAME GEAR - MODEL NO. : 2110-50 / DC 9V 3W / Center Negative / Plug OD 5.5mm, ID 2.1mm

OBS: no caso do Master 1 deles é diferente, não é válido para o Master 1 e 2 Tectoy, somente o 3 com fonte externa.
http://www.sega-16.com/forum/showthread ... polarities
